高速度：强力导轨和进给轴支撑，自由曲面自适应控制
高精度：定位精度为 ±0.004mm/全行程
超强力：刚性平衡特佳的机械结构，切削能力更强
高集成度：工件装拆方便、OSP操作盘性能超群
高环保性：切削、切削液的处理万无一失 |
|
|
|
|
|
 |
|
 |
高速主轴：8,000 min-1;15,000min-1 (选项)
主轴启动时间：1.6秒(0-7,000min-1)
快速进给速度：X、Y：36m/min；Z：30m/min
切削进给速度：X、Y、Z：最大30m/min
换刀时间(T-T)：1.5秒
同步攻丝：最大2,500min-1 |
|
|
| |
|
|
 |
定位精度：定位精度±0.004mm/全程；重复定位精度±0.0015mm。

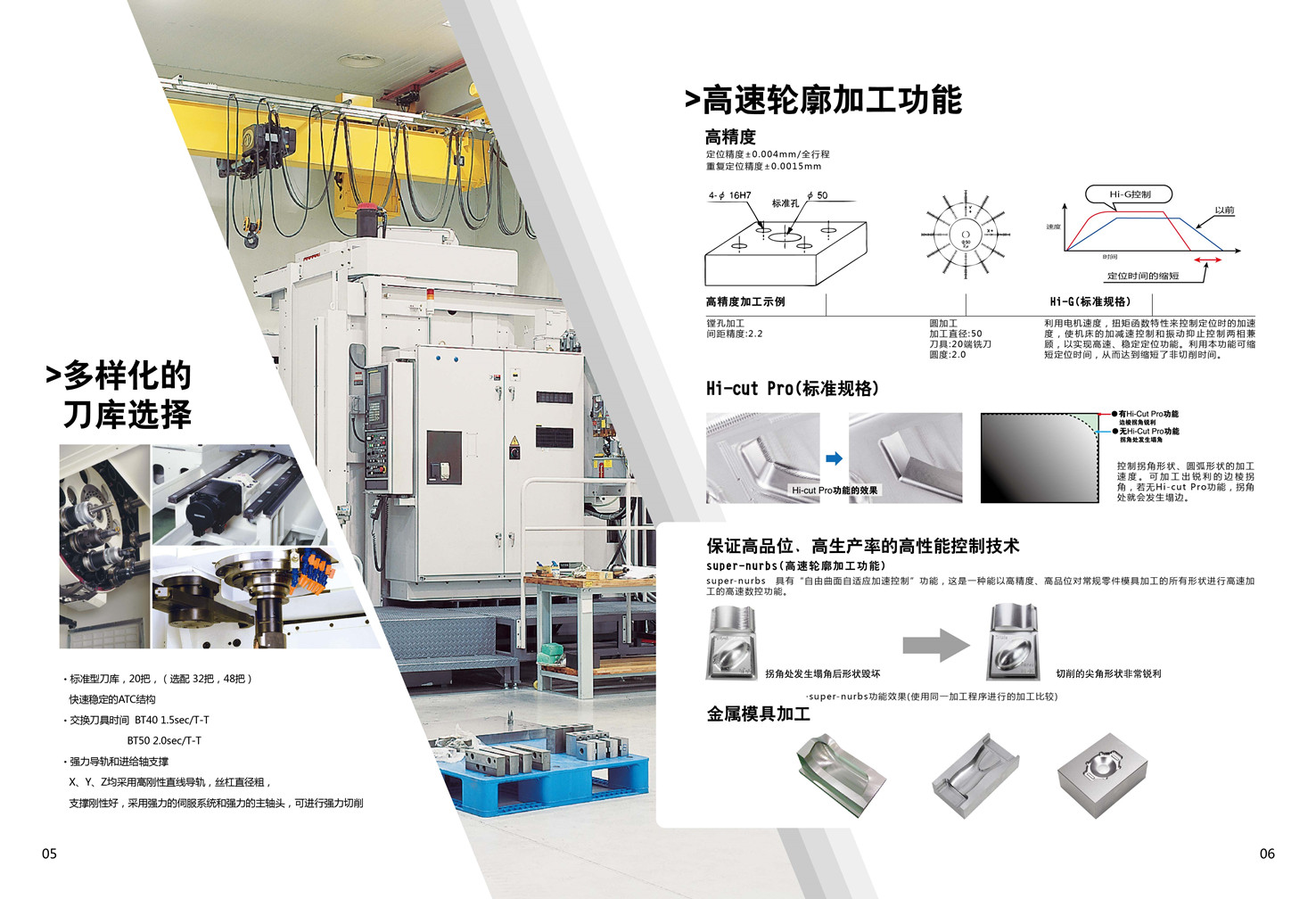

Hi-Cut功能：高速切削拐角时不会产生塌角。
高精度加工：圆加工 加工直径￠50
;刀具20端铣刀 实测圆度2.0μm
镗孔加工：实测间距精度2.2μm
Super-Nurbs备有世界首创的“自由曲面自适应加速控制”功能 |
|
|
| |
|
|
 |

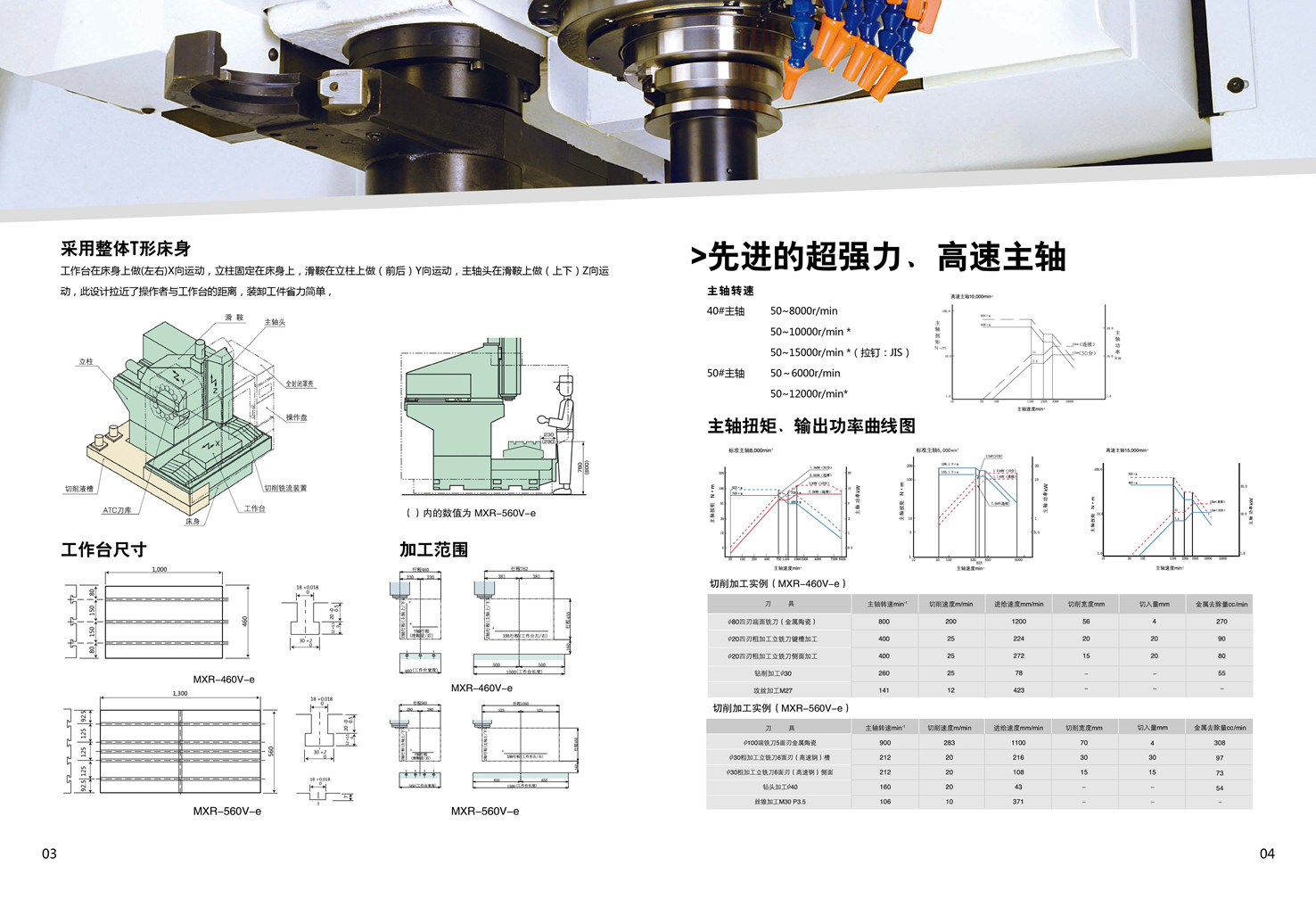

导轨和进给轴支撑： 三轴均采用高刚性直线导轨；丝杠直径粗，支撑刚性好
采用强力伺服系统和强力主轴头，适于强力切削
切削能力：270cm3/min(45钢 端铣刀
)；
主轴电机VAC 11/7.5kW最大扭矩为198N.m。 |
|
| |
|
|
|
 |
切屑、切削液的处理万无一失
为了防止切屑、切削液的飞散以及进行回收，标配备有全封闭罩壳；
利用切屑流装置能快速排出切屑；
配套规格内提供切削液槽；
通过安装在左后侧的提升排屑器（特殊规格），可节省切屑处理人员； |
|
| |
|
| |
|
|
 |
工作台上的工件装拆轻松、方便
由于工作台仅左右移动（X轴），因此便于操作者靠近，装拆工件容易；
在工作台上安装自动操作准备装置时，布线、管道安装非常方便

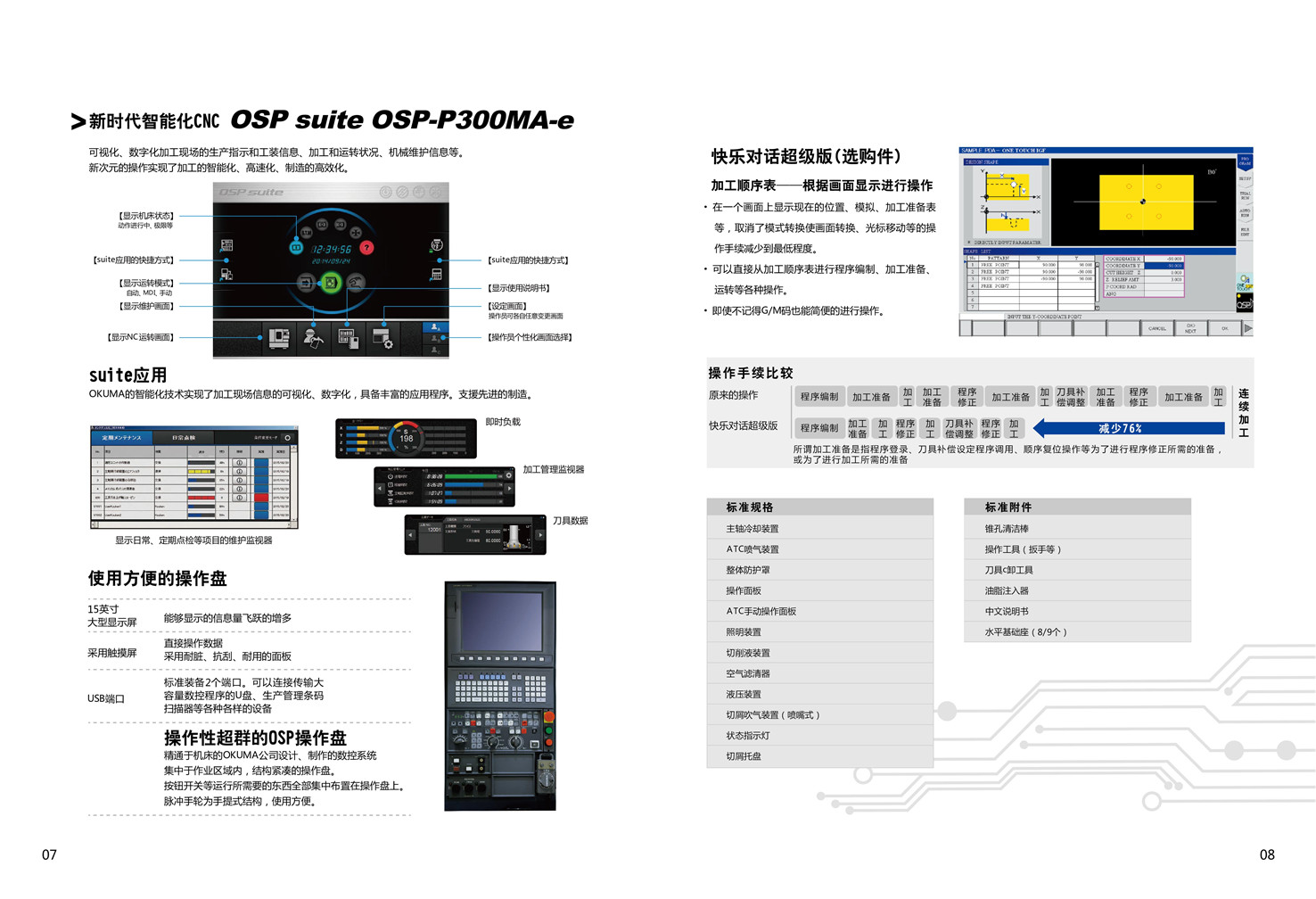

数控系统OSP操作盘可在操作者身前旋转60°,操作轻松方便。
手提式脉冲手轮使用方便；
互锁的方格窗安全门。
占地面积仅为8.1m2(3,000×2,700mm) |
|
|
| |
|
|
 |
快捷的hi-G功能：缩短定位时间以减少非切削时间。
绝对位置检测：当前位置绝不丢失OSP的原点。
帮助功能：编程时可提供参考。
PLC控制：完善的可编程逻辑控制及各种机床状态的监视功能,便于机床故障诊断 |
|
世界上独一无二!
北一大隈(北京)机床有限公司应用先进技术自己开发生产的高品质的数控系统,这就是OKUMA的OSP!
OSP采用绝对位置控制方式的独特功能,即使切断电源或加工被意外中断时,不会丢失当前位置,具有“自动直接回到原加工点,或手动插入自动恢复”等功能,
OSP数控系统为大隈公司设计制造,维修服务以及技术支持高质迅速可靠 |
|
|
|

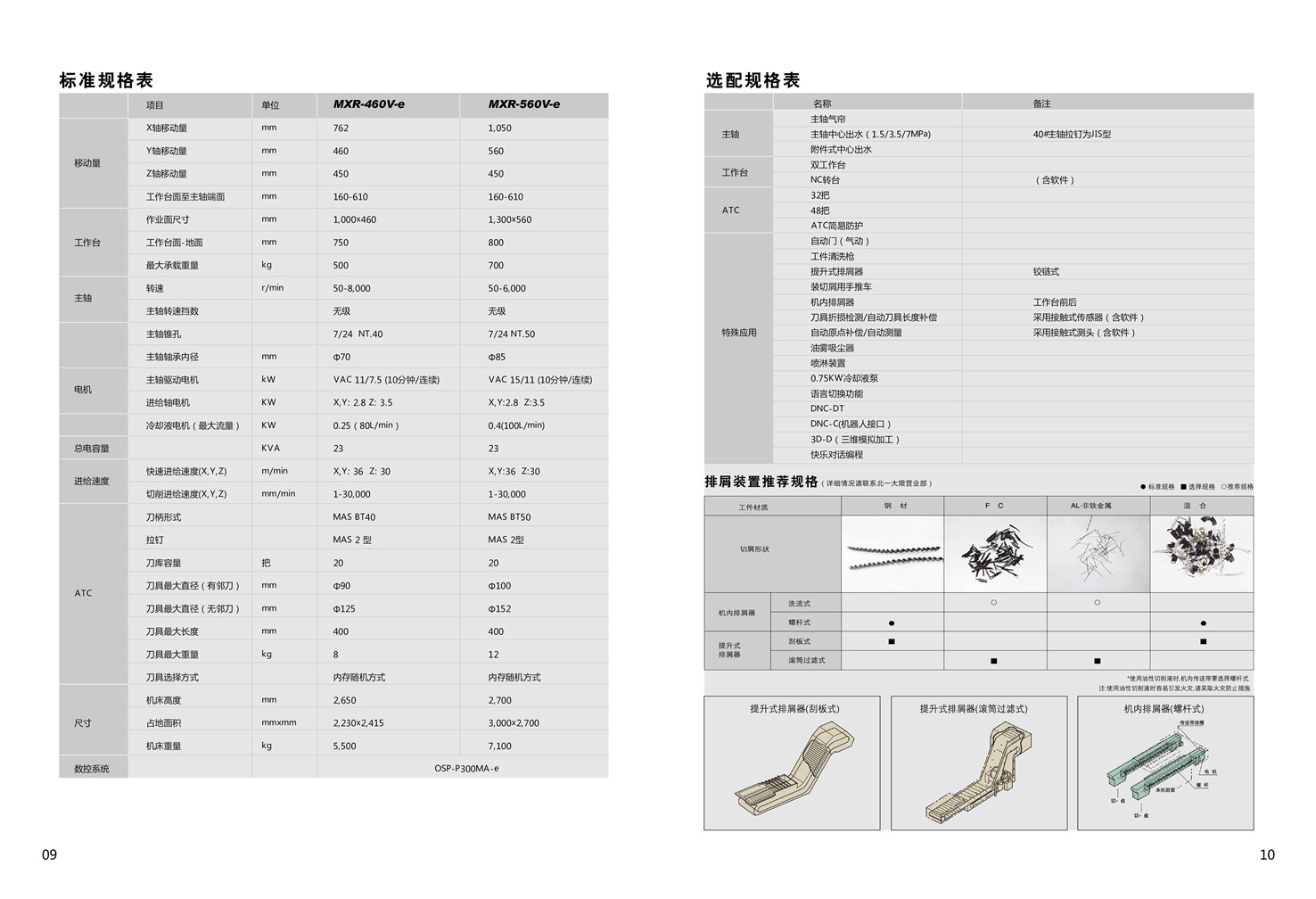

项 目 |
单 位 |
MXR-460V |
MXR-560V |
能力容量 |
|
工作台尺寸 |
mm |
460×1,000 |
560×1,300 |
| 地面-工作台尺寸 |
|
750 |
800 |
| 最大承载重量 |
kg |
500 |
700 |
行程
|
X轴 |
mm |
762 |
1,050 |
Y轴 |
mm |
460
|
560 |
Z轴 |
mm |
450 |
450 |
| 工作台台面到主轴端距离 |
mm |
160-610 |
160-610 |
主轴 |
主轴转速 |
r/min |
50-8,000 |
50-6,000 |
| 主轴椎孔 |
. |
NT.40 |
NT.50 |
| 主轴变档 |
. |
无级 |
无级 |
| 主轴轴承内径 |
mm |
Φ70 |
Φ85 |
进给 |
切削进给速度 |
mm/min |
1-30,000 |
1-30,000 |
| 快速移动进给速度 |
m/min |
XY：36，Z：30 |
XY：36，Z：30 |
电动机
|
主轴电机 |
Kw |
VAC11/7.5(10分钟/连续) |
VAC15/11(10分钟/连续) |
| 进给轴电机X/Y/Z |
Kw |
2.8/3.5 |
|
刀架 |
刀具选择方式 |
. |
|
随机 |
| 拉钉类型 |
. |
MAS 2型 |
MAS 2型 |
| 刀具数量 |
把 |
2O[32] |
2O[32] |
| 刀具最大直径（相邻） |
mm |
Φ90 |
Φ100 |
刀具最大直径（不相邻） |
mm |
Φ125 |
Φ152 |
| 刀具最大长度 |
mm |
400 |
400 |
| 刀具最大重量 |
kg |
8 |
12 |
| 刀具最大惯性矩 |
. |
7.8 |
15.3 |
| 刀柄型式 |
. |
MAS BT40 |
MAS BT50 |

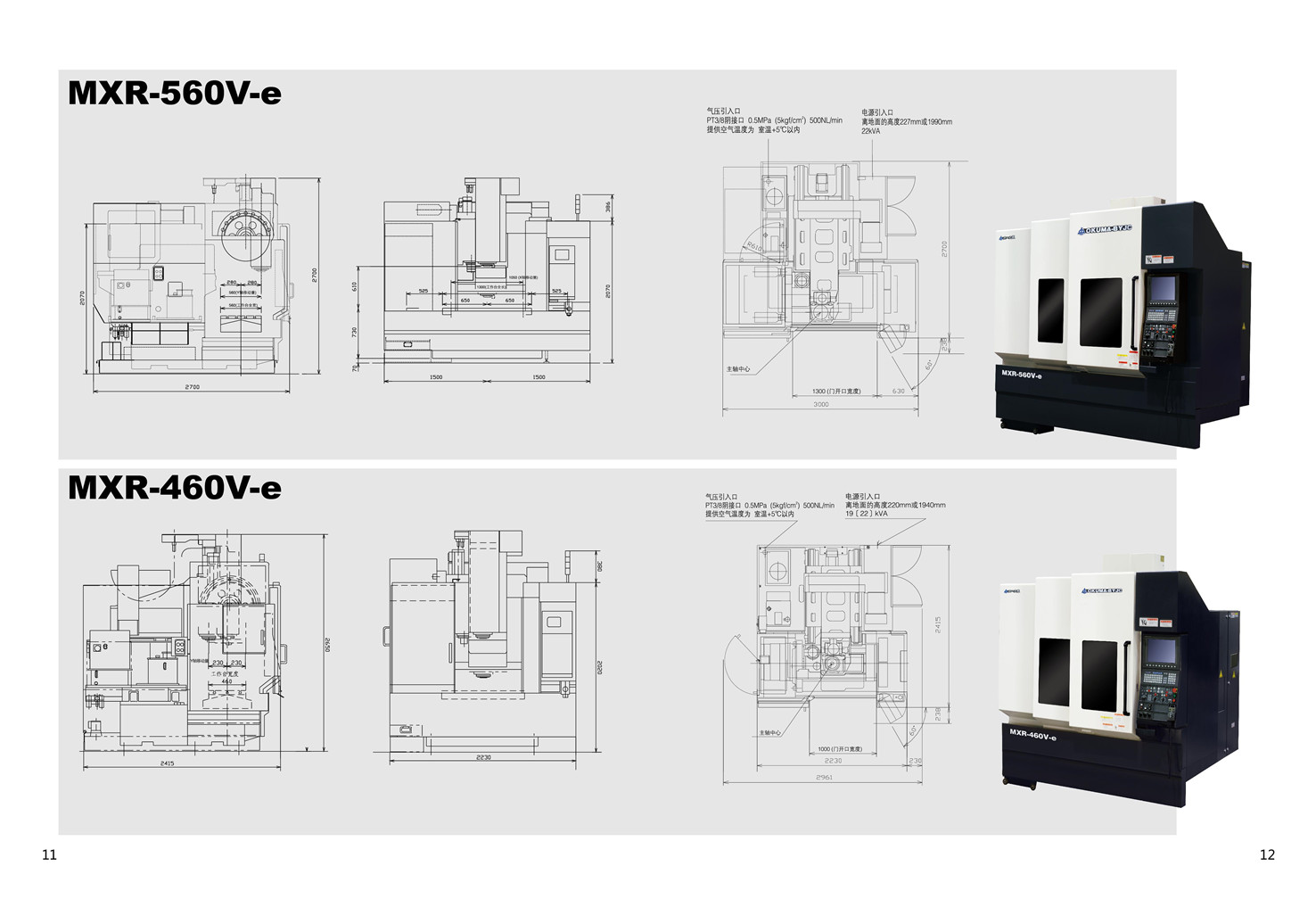

尺寸 |
机械高度 |
mm |
2650 |
2700 |
| 占地面积 |
mm |
2,230×2,380 |
3,000×2,770 |
| 机械质量 |
kg |
5,500 |
7,100 |
数控装置 |
1 |
OSP-P20M-R（中文）
|
|
|
| |
|
|
|
|
|
|
