  高速度:
不断追求高速化技术、大幅度降低非切削时间
  高精度:
定位精度为 ±0.004mm/全行程
  超强力:
切削能力700cm3/min
  高环保性:
节省能耗、工作环境更加舒适
  OSP-P200M-R标准规格(全中文界面)

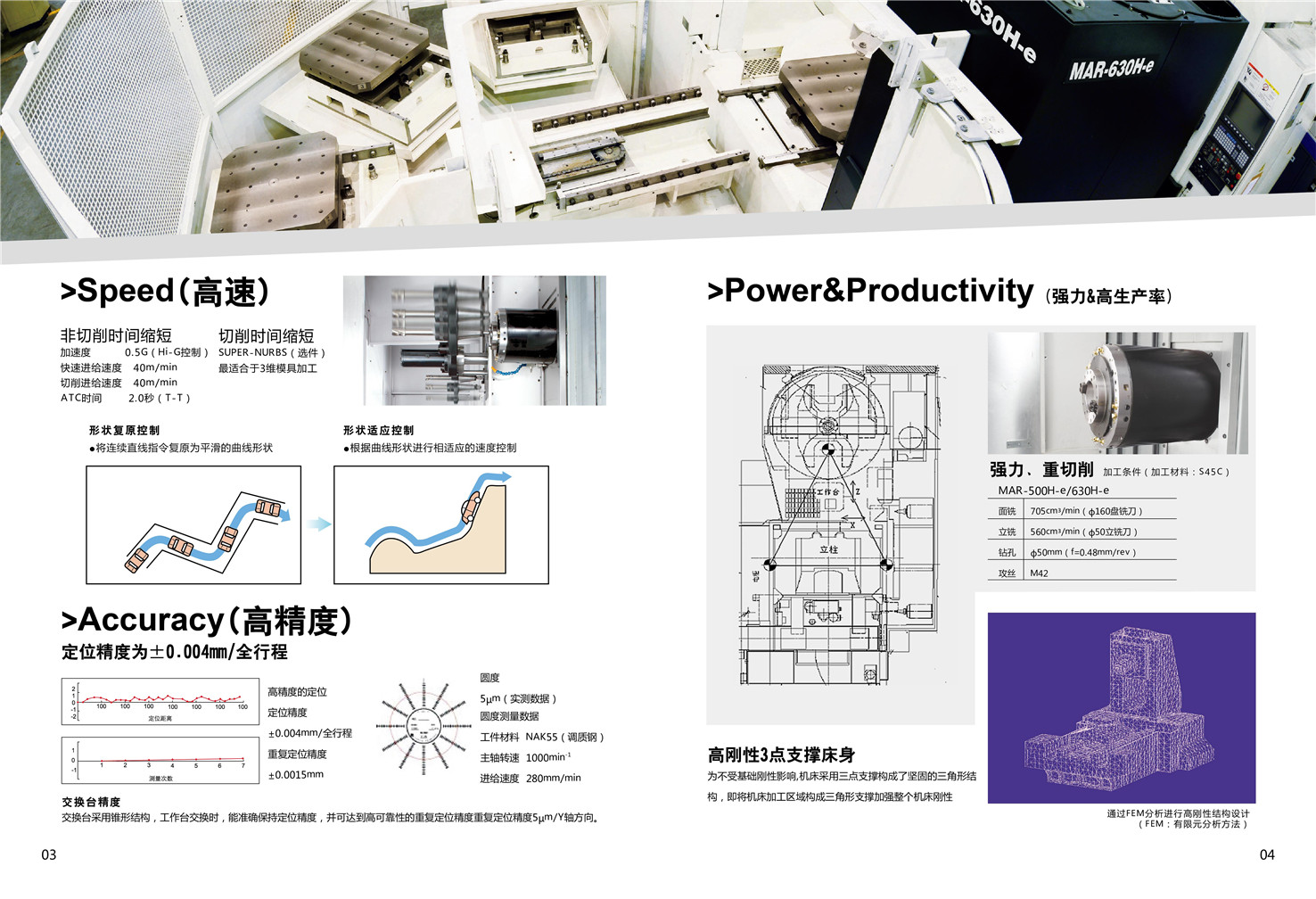

  非切削时间缩短:加速度 0.5G(Hi-G控制);  快速进给速度 40m/min
           切削进给速度 40m/min; ATC时间 2.0秒(T-T)
  切削时间缩短:SUPER-NURBS(选件)最适合于3维模具加工




  定位精度:定位精度±0.004mm/全程;重复定位精度±0.0015mm。
  交换台精度:定位精确的锥形结构的交换工作台托板重复定位精度为5μm/Y轴(实例)。
  主轴热变形补偿V2(选项):25,000min-1时热变小形小于0.01mm(实测)。
  Hi-Cut 功能:高速切削拐角时不会产生塌角   圆度:5μm

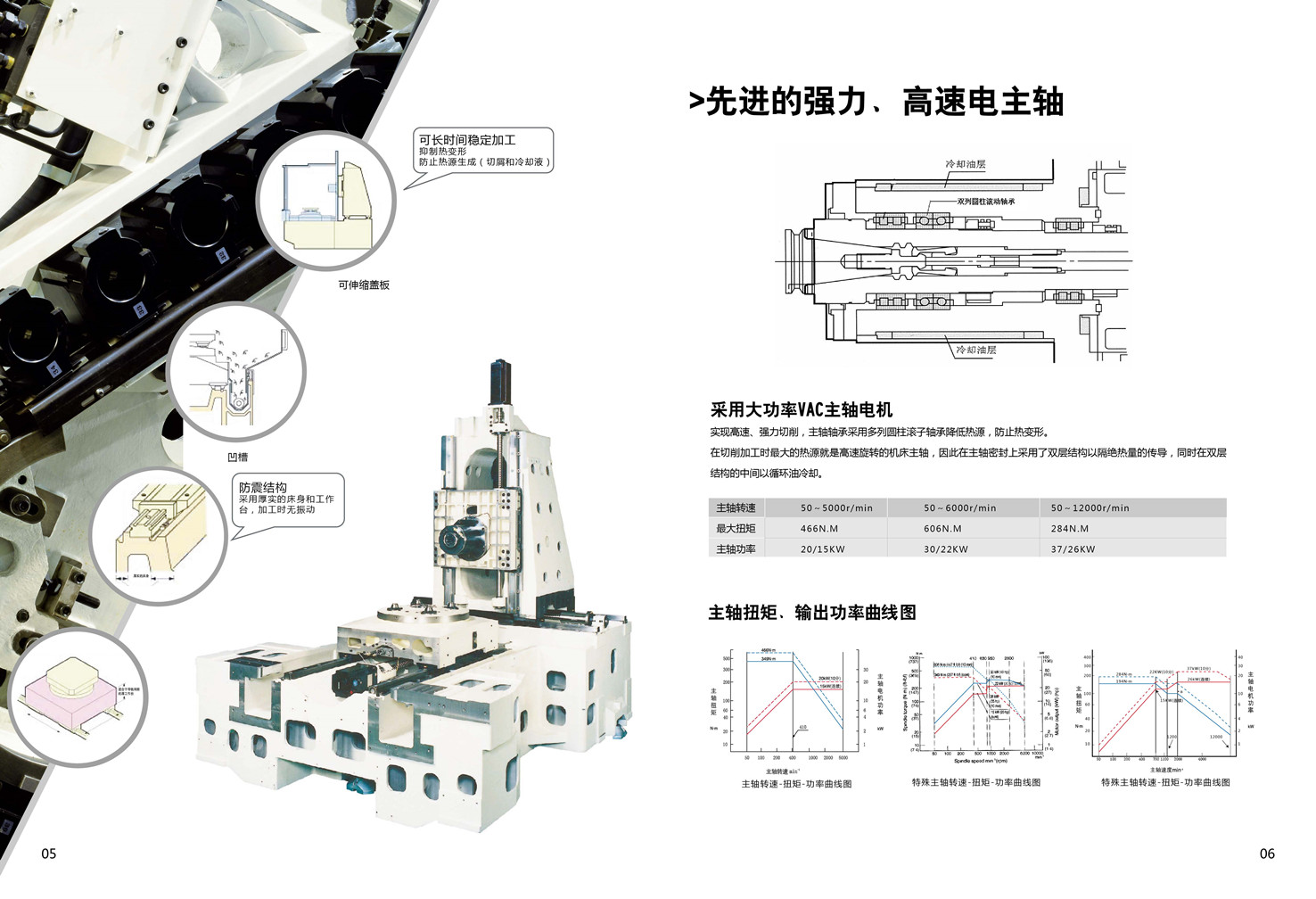

  切削能力:700cm3/min,主轴采用传统的可承受强切、重切的双列圆柱滚动轴承。
  最大扭矩:466N . m
  三点定位支撑床身:采用坐标镗床式及有限元分析方法设计的高刚性及高稳定性床
           身。
  防震结构:铸铁厚壁床身,厚壁工作台结构具有高防震性能。
  可长时间稳定加工:抑制热变形,防止热源生成(切削和冷却液)




  节省能耗:机床停止运行时,液压装置、冷却电机和电磁阀等均自动切断。
  舒适的操作环境:立柱移动方式易于操作者靠近主轴、加工件和装夹工作;
          顶部开放式安全门使冷却液不会从天花板落下;
          排切屑方便,互锁的方格窗的安全门

山字形可伸缩盖和螺旋式排屑器很容易将切屑从机床中排出;

油雾回收装置(选项),粉尘回收装置(选项)




  快捷Hi-G功能:缩短定位时间以减少非切削时间。
  绝对位置检测:当前位置绝不丢失OSP的原点
  帮助功能:编程时可提供参考
  PLC控制:完善的可编程逻辑控制及各种机床状态的监视功能,便于机床故障诊断。
  机内网:世界最高水平的通讯速度10Mbps。
  机外网(选项):可在办公室通过计算机监视管理机床运行情况

世界上独一无二!

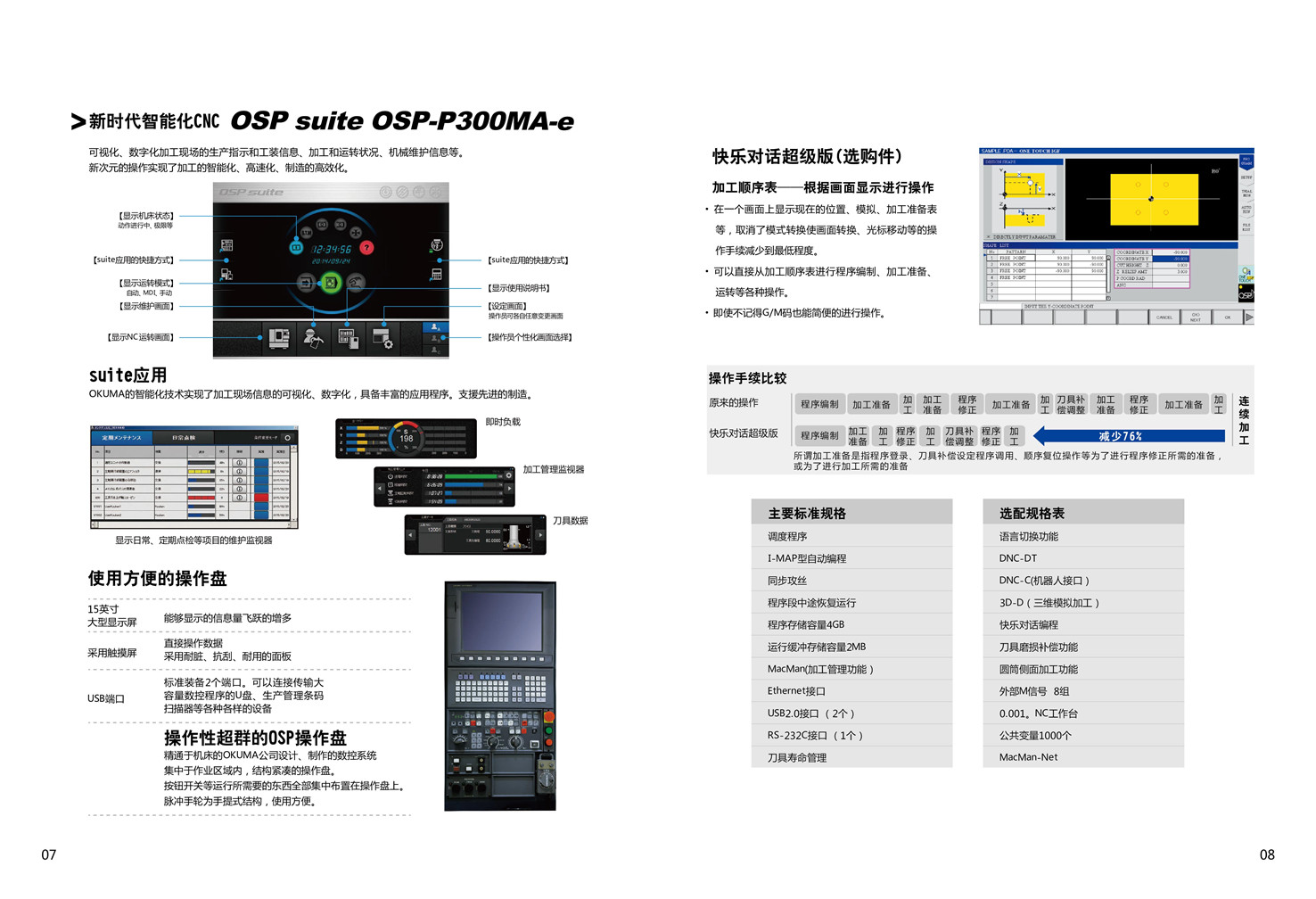

北一大隈(北京)有限公司应用先进技术自己开发生产的高品质的数控系统,这就是OKUMA的OSP!
OSP采用绝对位置控制方式的独特功能,即使切断电源或加工被意外中断时,不会丢失当前位置,具有“自动直接回到原加工点,或手动插入自动恢复”等功能,
OSP数控系统为大隈公司设计制造,维修服务以及技术支持高质迅速可靠

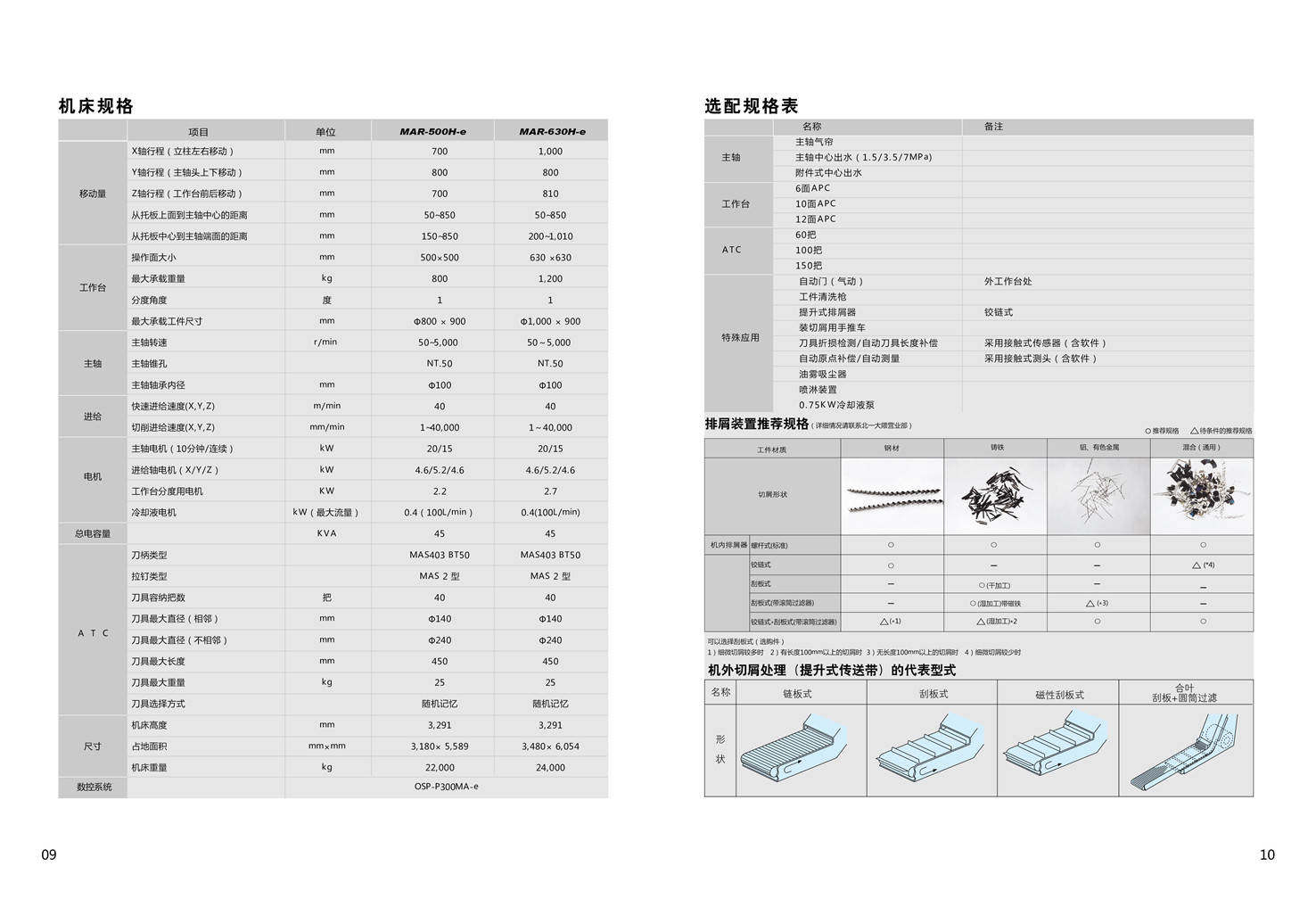

  机床规格:

项     目

单 位

MAR-500H
MAR-630H
加工范围

mm
700×800×700
1,000×800×810
能力容量
操作面大小
mm
500×500
630×630

最大承载质量

kg
800
1,200
分度角度

最大加工尺寸
mm
¢800×900
¢1,000×900
行程

X轴

mm
700
1,000

Y轴

mm
800
800

Z轴

mm
700
810
从托板上面到主轴中心距离
mm
50-850
50-850
从托板中心到主轴端面距离
mm
150-850
200-1,010
主轴
主轴转速
r/min
50-5,000[OP.50-12,000]
50-5,000[OP.50-12,000]
主轴椎孔
.
NT.50
NT.50
主轴变档
.
无级
无级
主轴轴承内径
mm
Φ100
Φ100
进给
切削进给速度
mm/min
1-40,000
1-40,000
快速进给速度
mm/min
40,000
40,000
电动机
主轴电机
Kw
20/15(10分钟/连续)
20/15(10分钟/连续)
工作台分度电机
Kw
2.2(500)
2.8(630)
进给轴电机
Kw
X:4.6 Y:5.2 Z:4.6
X:4.6 Y:5.2 Z:4.6
刀架
刀具选择方式
.
随机
随机
拉钉类型
.
MAS 2型
MAS 2型
刀具数量
40[OP.60]
40[OP.60]
刀具最大直径(相邻)
mm
Φ140
Φ140

刀具最大直径(不相邻)

mm
Φ240
Φ240
刀具最大长度
mm
450
450
刀具最大重量
kg
25
25
换刀时间(T-T)

s

2.0
2.0
换刀时间(C-C)
s
5.5(MAS)
5.5(MAS)

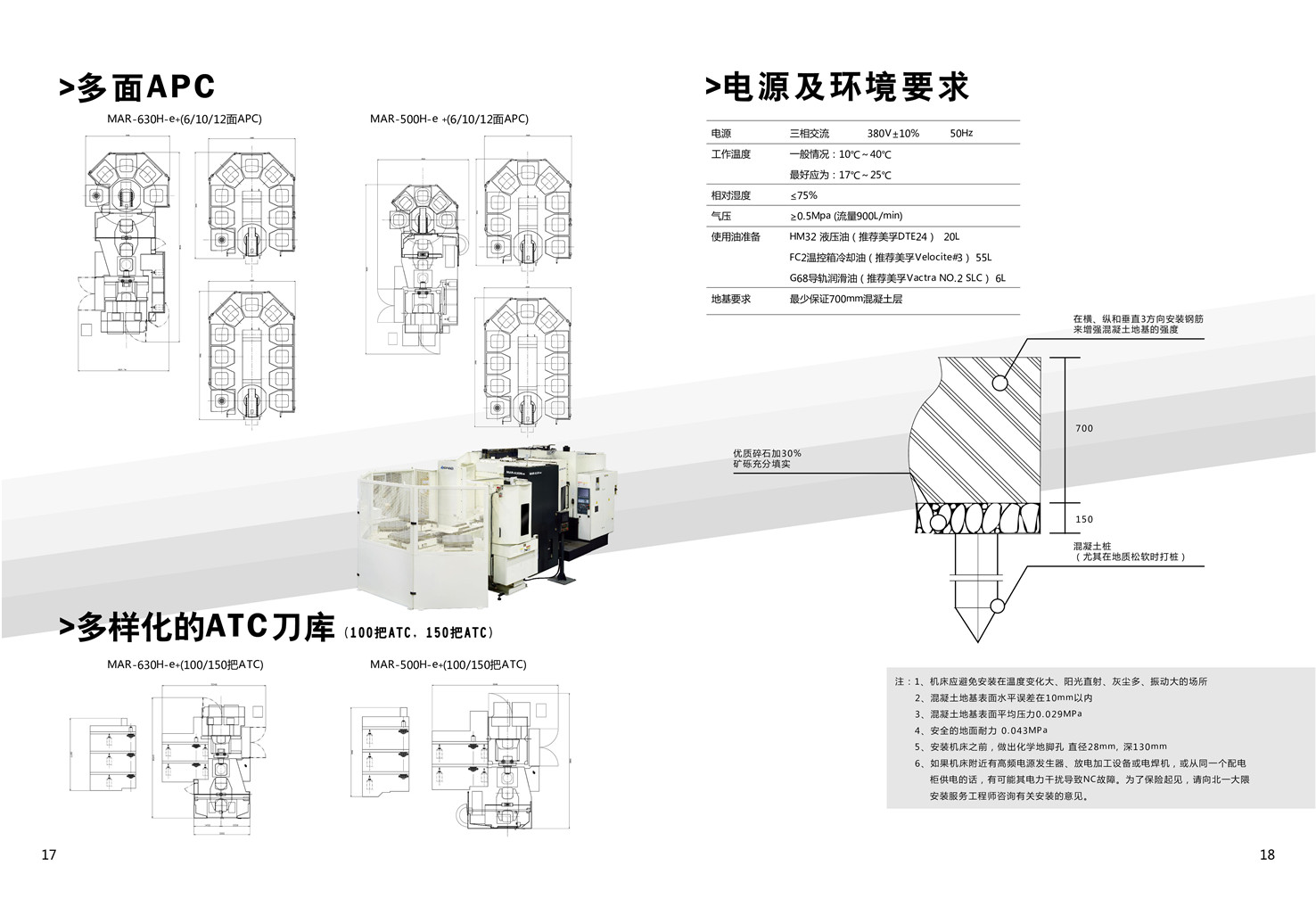

APC

托板交换方式
.
2面旋转式
2面旋转式

托板交换时间

s
9
10
所需动力源
电源
KVA
50
50
常用气压
MPa
0.5
0.5
气流量
NL/min
900
900
精度
定位精度
mm
+0.004/全行程
+0.004/全行程
重复定位精度
mm
+ 0.0015
+ 0.0015

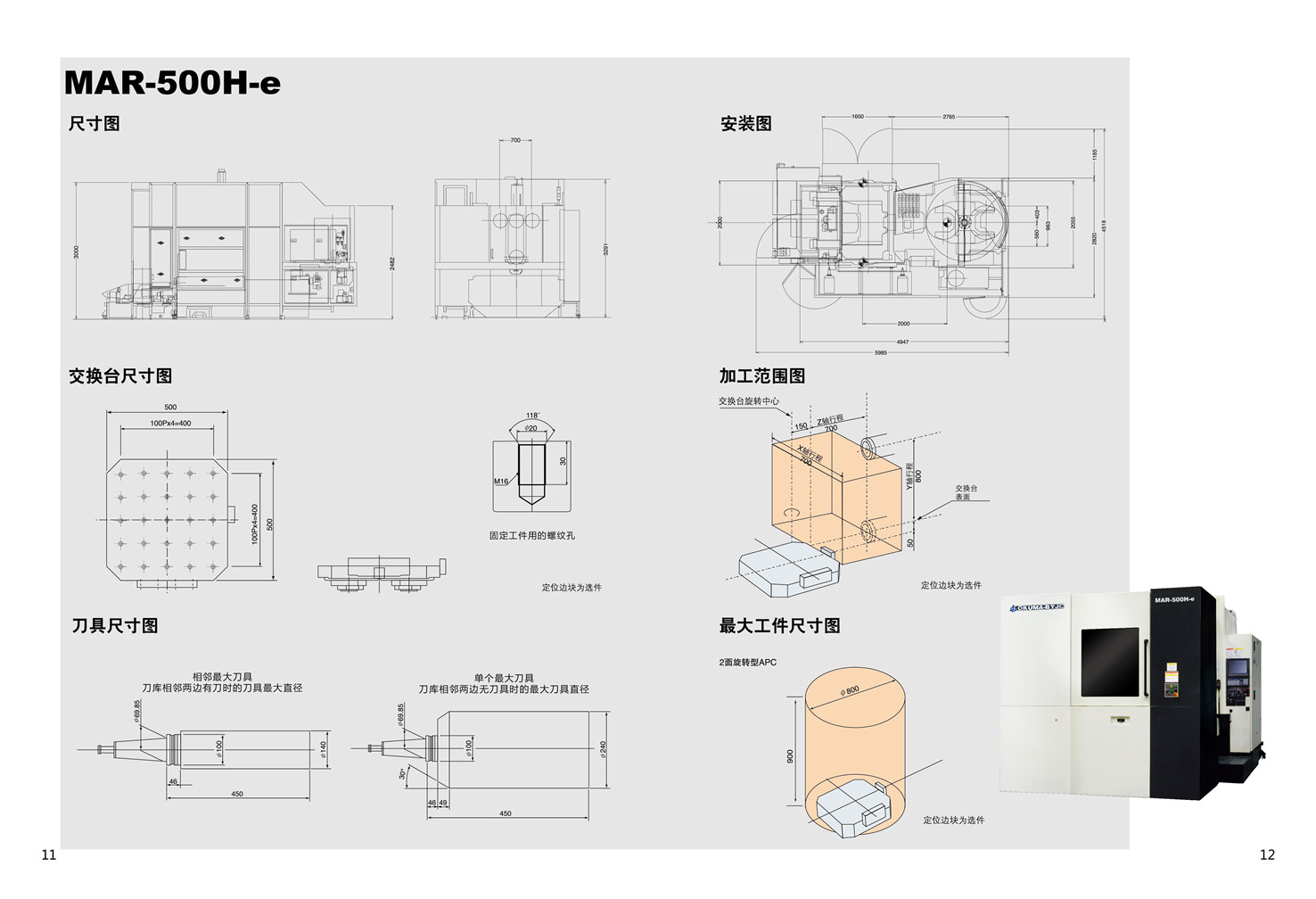

尺寸
机械高度
mm
3,291
3,291
占地面积
mm
3,180×5,589
3,480×5,962
机械质量
kg
22,000
24,000
数控装置
.
OSP-P200M-R
OSP-P200M-R
