首页> 产品&服务 >产品展示 >数控车床

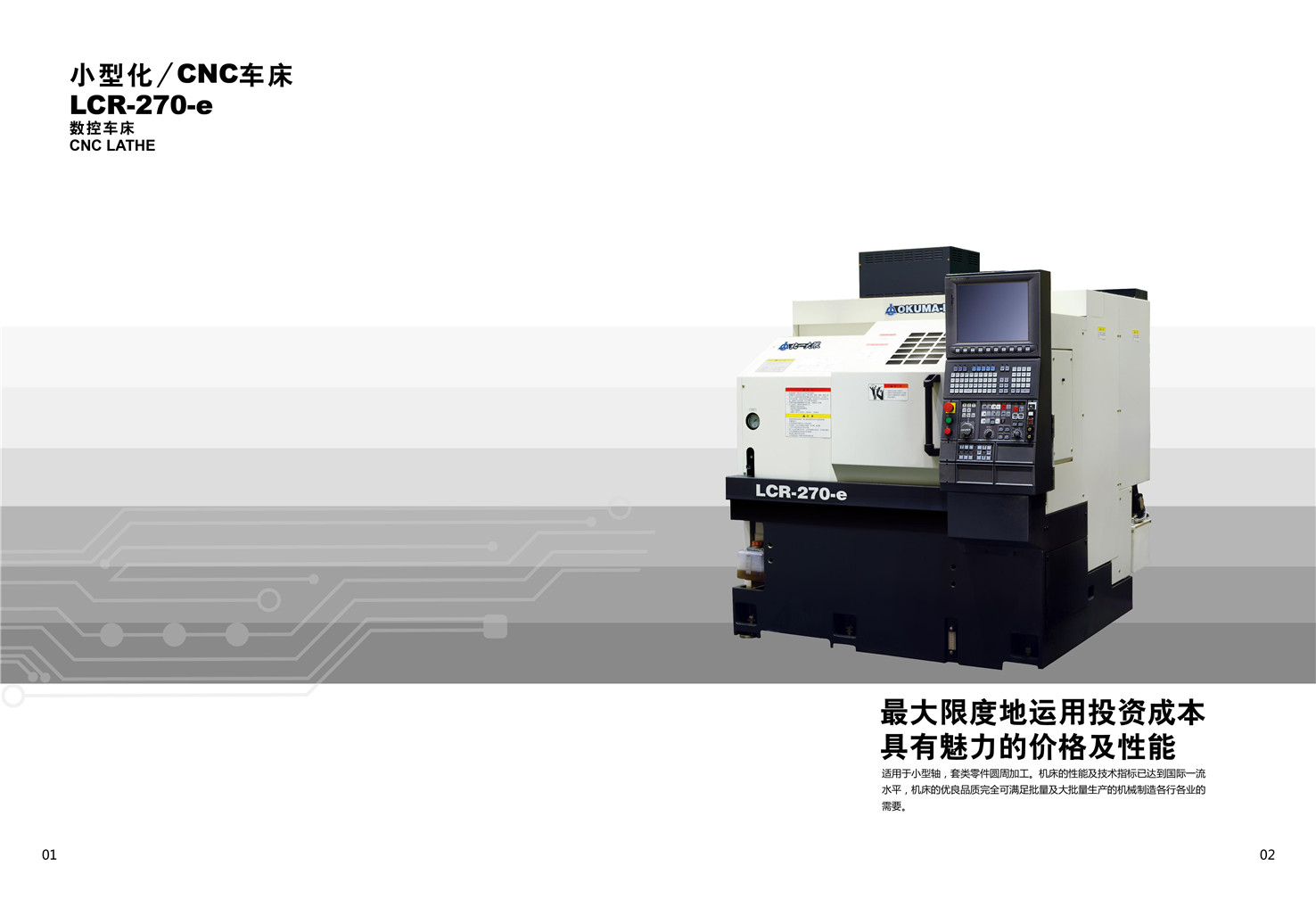

    最大限度地运用投资成本、具有魅力的价格及性能

高速度、大功率的同时,彻底发挥投资效率的1拖板式小型化车床
  可选用尾座、具有多样的扩展、适用于各类工件加工
  可最大限度发挥投资效率的系列产品

标准机装备8英寸中空卡盘
占地面积 2.5 平方米
装备高刚性V8刀架
主轴转速4,200min-1(强力VAC马达)
使用尾架(MT NO.4)可扩大工件对象范围
配备OSP-P20L-R CNC(快乐对话为特别规格)

zz

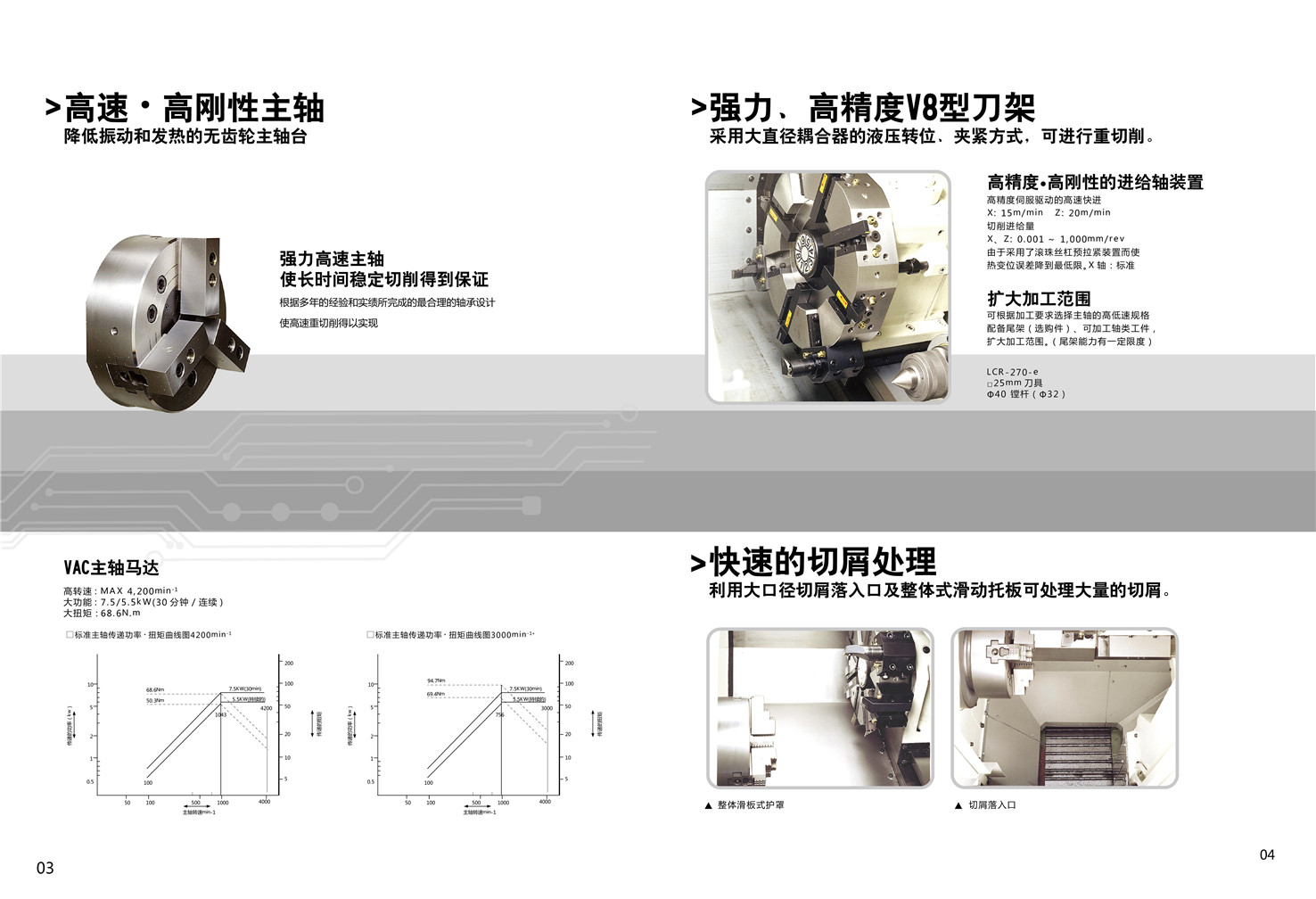

  降低振动和发热的无齿轮主轴台
  强力高速主轴使长时间稳定切削得以保证

根据多年的经验和实际所完成的最合理的轴承设计使高速重切削得以实现
  (主轴直径:Φ100mm 8英寸中空卡盘标准装备)
  VAC主轴马达:
  高转速:MAX 4,200min-1大功率:7.5/5.5KW(30分钟/连续) 大扭矩:95.5N.m


zz



  采用大直径耦合器的液压转位、夹紧方式、可进行重复切削
  高精度、高刚性的进给轴装置

高精度伺服驱动的高速快进 X:15m/min Z:20m/min
  切削进给量:X、Z:0.001-1,000.000mm/rev由于采用了滚珠丝杠预拉紧装置而使热变
位误差降低到最低限。
  扩大加工范围:
  可根据加工要求选择主轴的高低速规格配备尾架(选购件),可加工轴类工件。

    快速的切削处理
        利用大口径切削落入口及整体式滑动托板可处理大量的切纸屑

整体滑板式护罩

切削入口




  舒适的操作性、安全性以及维护性
  不需繁琐的调整,日常维护保养可在机器的正面进行主轴为VAC马达;进给轴为无电刷伺服马达,省略了更换电刷的作业。由于故障及调整而造成的停机时间大大缩短,提高了工作效率。
  电气部分是日本大隈公司制造:OSP为大隈公司自行开发的CNC,因此实现了机械和电气的完成一体化、融合化,操作灵活而平稳
  可改造型CNC,因此也可满足“用户规格”的要求:OSP跟那些固定硬件、软件的CNC一样,能够按照用户独立的生产系统,或者在

您购机后能够方便的追加、变更功能的“可改造型CNC”。
  即使关断电源后也能记住位置的绝对位置控制;
  NC扭矩限制器:
当发生意外时可使机床的损害抑制在最小程度
  加工管理功能:提高机床运行率的有力伙伴


  减少故障停止时间:

只要按一下按钮就能输出发生报警的机床状况、排除故障的对策等各种必要信息。
  缩短生产准备时间:在NC装置的画面上能够显示用市售的电脑所做成的用户编制的加工顺序书。

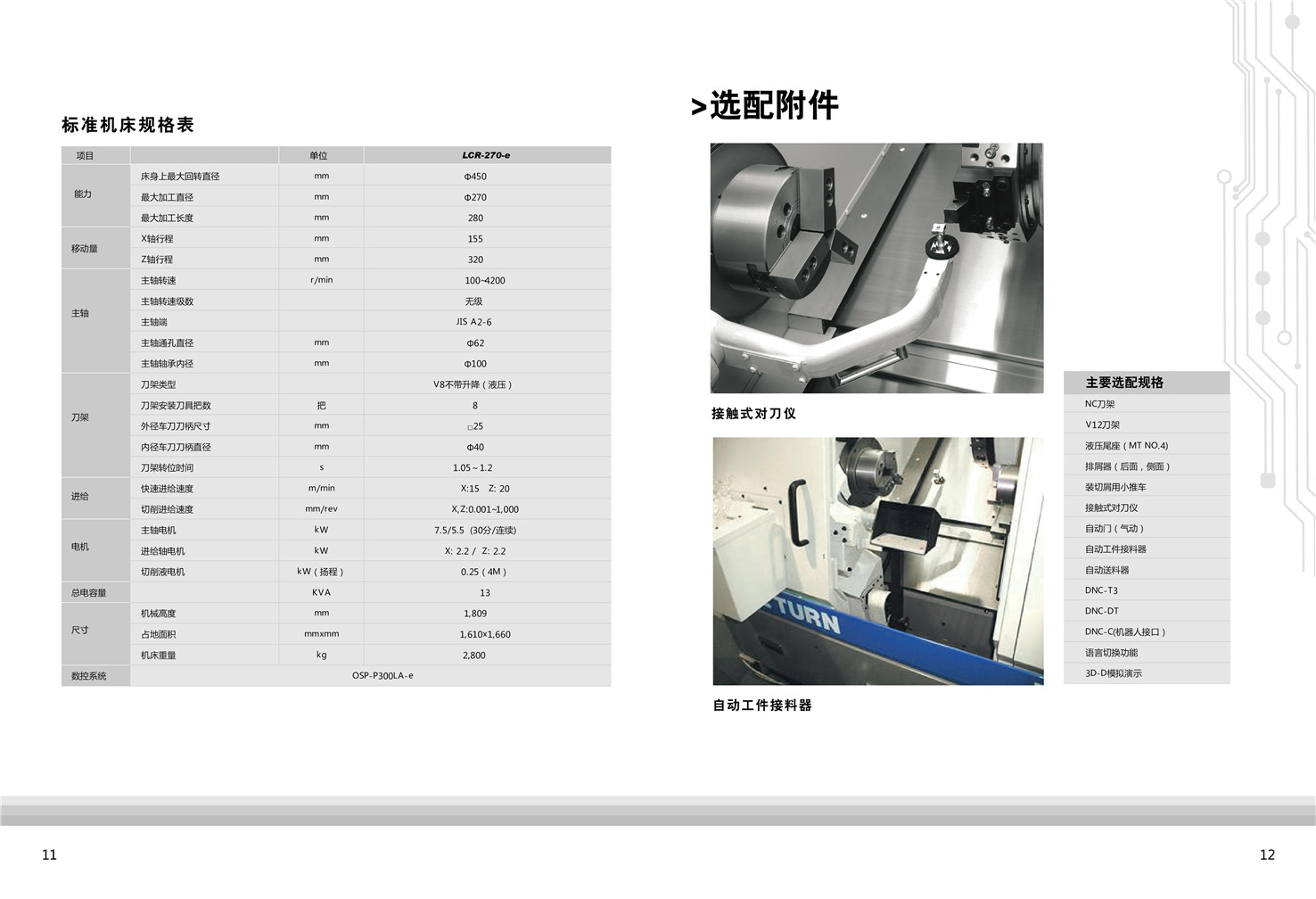

  机床规格:

项     目

单 位

LCR-270
能力容量
床身最大回转直径
mm
Φ450
最大加工直径
mm
Φ270(210)
最大加工强度
mm
280
行程

X轴

mm
155(135+20)

Z轴

mm
320
主轴
主轴转速
r/min
100-4,200
主轴变速档数
.
无级
主轴端面形状
.
JIS A2-6
主轴通孔直径
mm
Φ62
主轴轴承内径
mm
Φ100
进给
切削进给量
mm/rev
X,Z:0.001-1,000.000
快速移动进给速度
mm/min
X:15,000 Z:20,000
电动机
主轴电机
Kw
VAC7.5/5.5(30分钟连续)
进给轴电机
Kw
X,Z:ER2.2
切削液电机
Kw
0.25
刀架
刀架类型
.
V8[V12]
刀具数量
8[12]
外径车刀刀柄尺寸
mm
25

内径刀具刀柄尺寸

mm
Φ40[32]
刀架分度时间
s
0.9(1分度)

尾架(选购)

尾架套筒直径
mm
Φ55

尾架锥孔类型

.
MT.No.4(回转顶尖)
尾架行程
mm
80
尺寸
机械高度
mm
1,809
占地面积
mm
1,616×1,660
机械质量(含数控装置)
kg
2,800
数控装置
.
OSP-P20L-R
[ ]内为V12型刀架(选购件)
LCR-270的尾架为选购件
