  高速度:
不断追求高速化技术、大幅度降低非切削时间

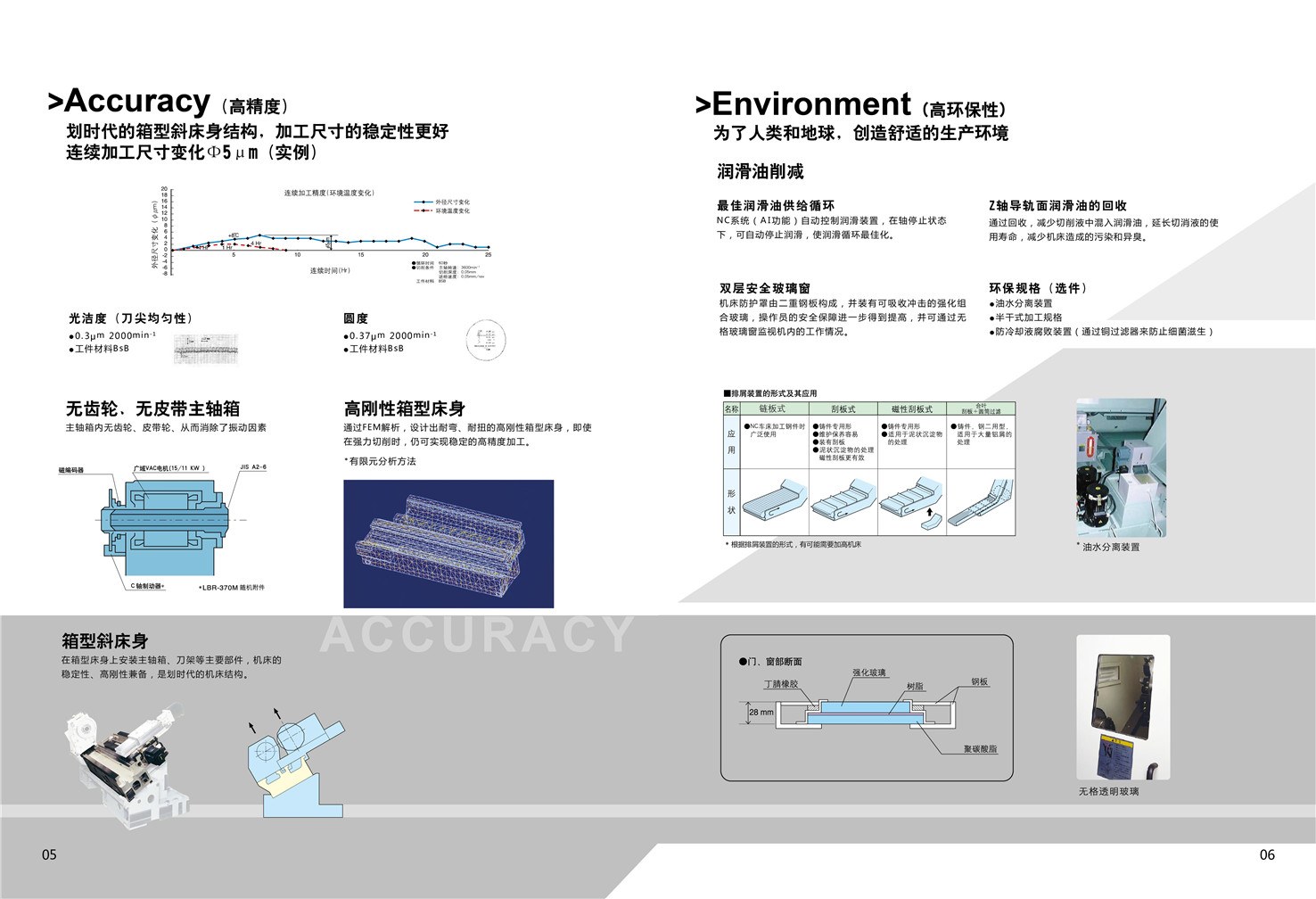

  高精度:划时代的箱型斜床身结构,加工稳定性更好
  超强力:刚性平衡特佳的机械结构,切削能力更强
  高集成度:大幅度减少占地面积
  高环保性:为了人类和地球,创造舒适的生产环境

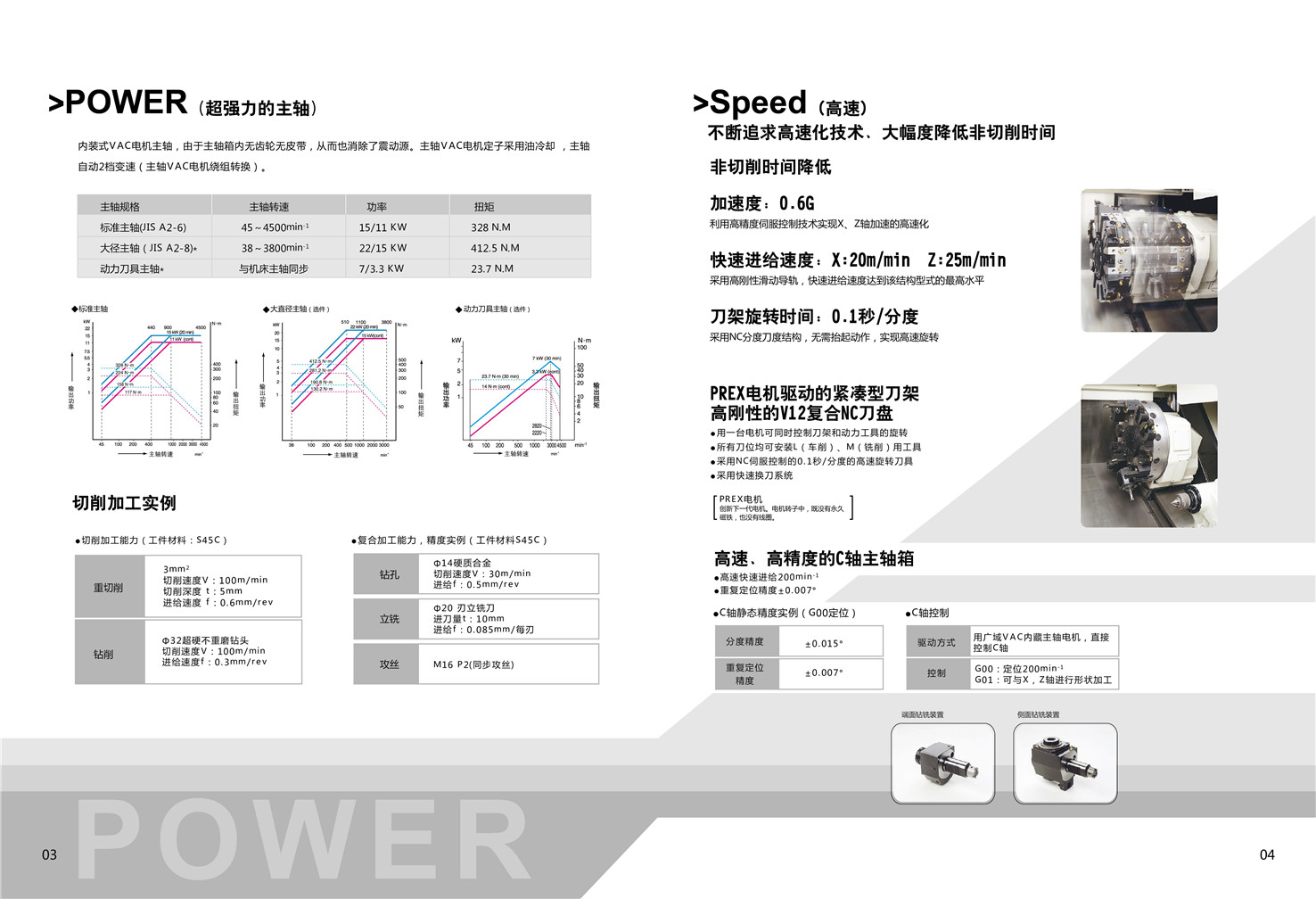

  加速度:0.6G  利用高精度伺服控制技术实现X、Z轴的高速化
  快速进给:X:20m/min Z:25m/min 高刚性滑轨使速度达到该结构型式最高水平
  刀架旋转时间:0.1秒/分度 采用NC分度刀盘结构,无需抬起动作,实现高速旋转




  箱型斜床身:在此床身上安装主轴箱、刀架等主要部件,机床兼备稳定性与高刚性。是大隈的专利技术。
  圆度:0.37μm(实测) 2,000min
-1 工件材料:黄铜(BSB)
  光洁度(刀尖均匀性) 0.3μm(实测) 2,000min-1 工件材料:黄铜(BSB)

  主轴箱:无齿轮、无皮带轮,从而消除了震动因素



  紧凑型刀架:装有大隈公司专利产品PREX电机,电机转子中即无永磁也无线圈,
        紧凑结构使占地面积大幅度削减
  薄型中空油缸:中空卡盘用的薄型中空油缸长度只有196mm
  占地面积大幅度削减(2.2m*1.8m*1.7m)





  NC系统AI功能(人工智能)自动控制润滑装置:可在轴停止状态下自动停止润滑,使润滑循环处于最佳化
  双层安全玻璃窗:机床防护罩由二重钢板构成,安装强化玻璃及聚碳酸脂组成的双层无格玻璃窗,可安全清晰的监视机内工作情况
  Z轴导轨面润滑油的回收:延长切削液的使用寿命,减少机床造成的污染和异臭

  多种环保选件:雾沫回收装置、油分离器、半干加工规格、防冷却剂腐败装置、排屑装置(合叶式、刮板式、磁性刮板式、合叶刮板
         +圆桶过滤、螺旋式、永磁锟式等)

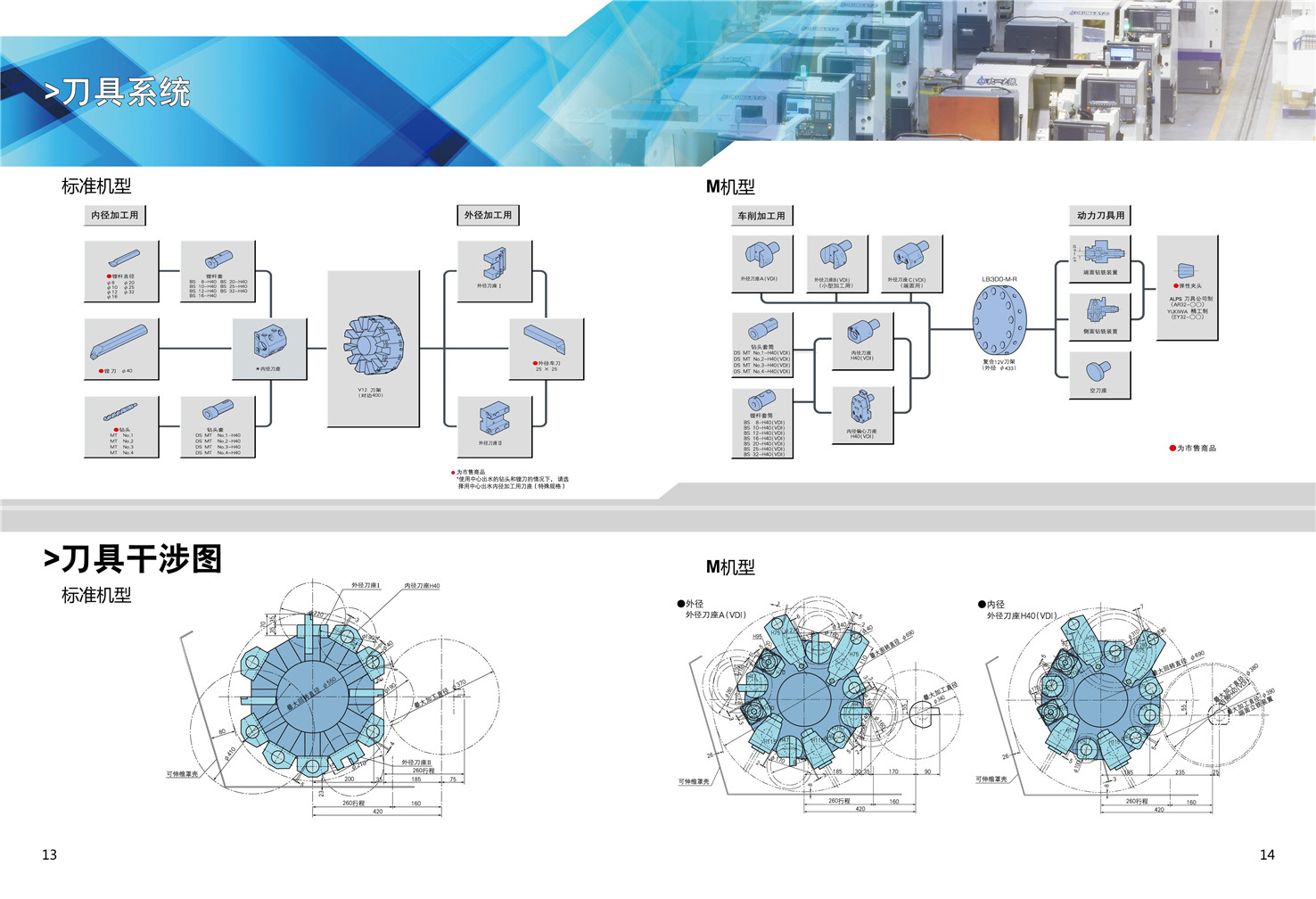

  用一台电机可同时控制复合V12NC刀盘和动力刀具的旋转
  所有刀位均可安装L(车削)、M(铣削)用刀具
  回转刀具主轴扭矩大,同步攻丝最大M16
  C轴高速、高精度定位
  工件一次装夹可完成车、铣、钻、攻丝等复合加工

世界上独一无二!

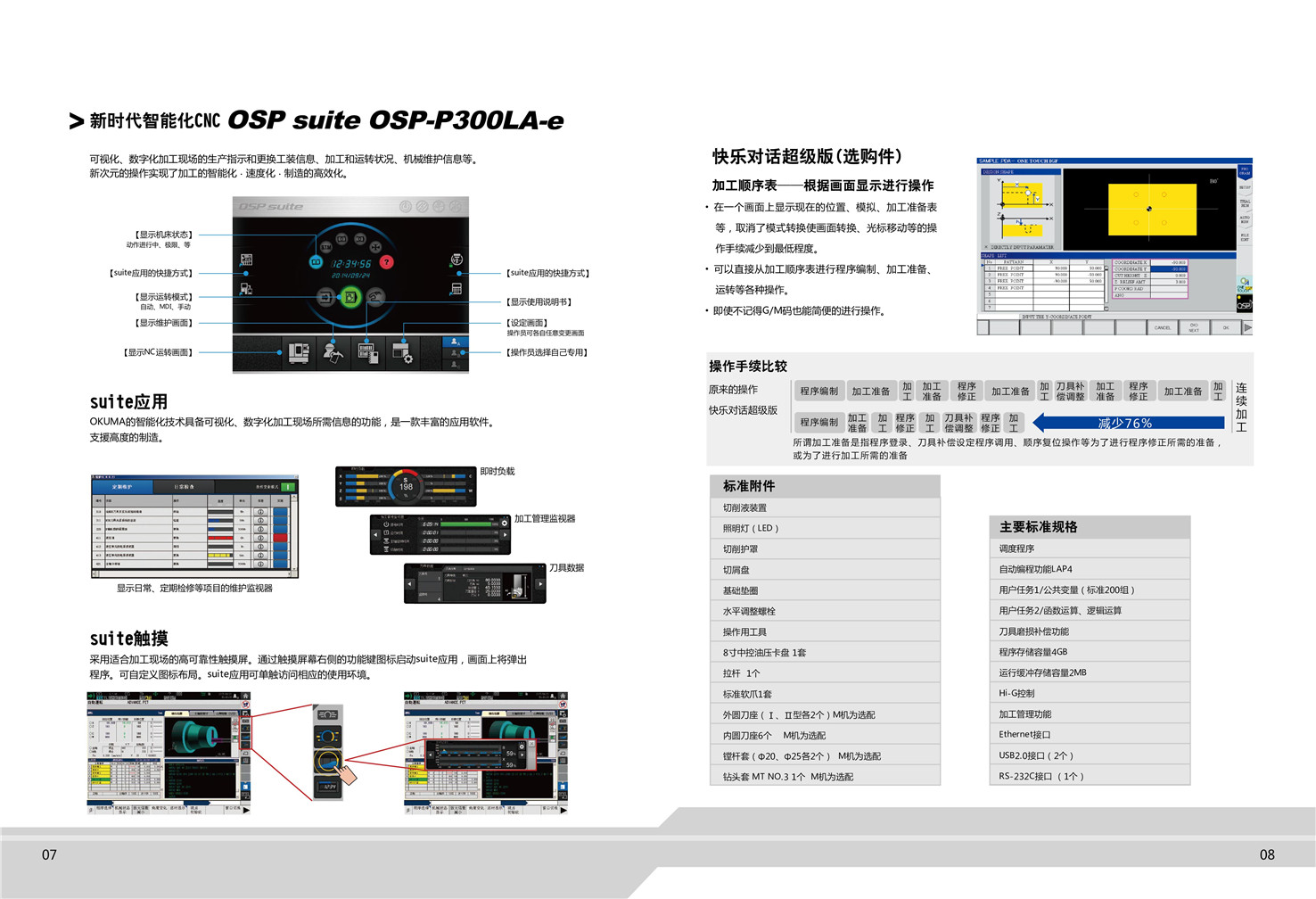

北一大隈(北京)机床有限公司应用先进技术自己开发生产的高品质的数控系统,这就是OKUMA的OSP!
OSP采用绝对位置控制方式的独特功能,即使切断电源或加工被意外中断时,不会丢失当前位置,具有“自动直接回到原加工点,或手动插入自动恢复”等功能,
OSP数控系统为大隈公司设计制造,维修服务以及技术支持高质迅速可靠

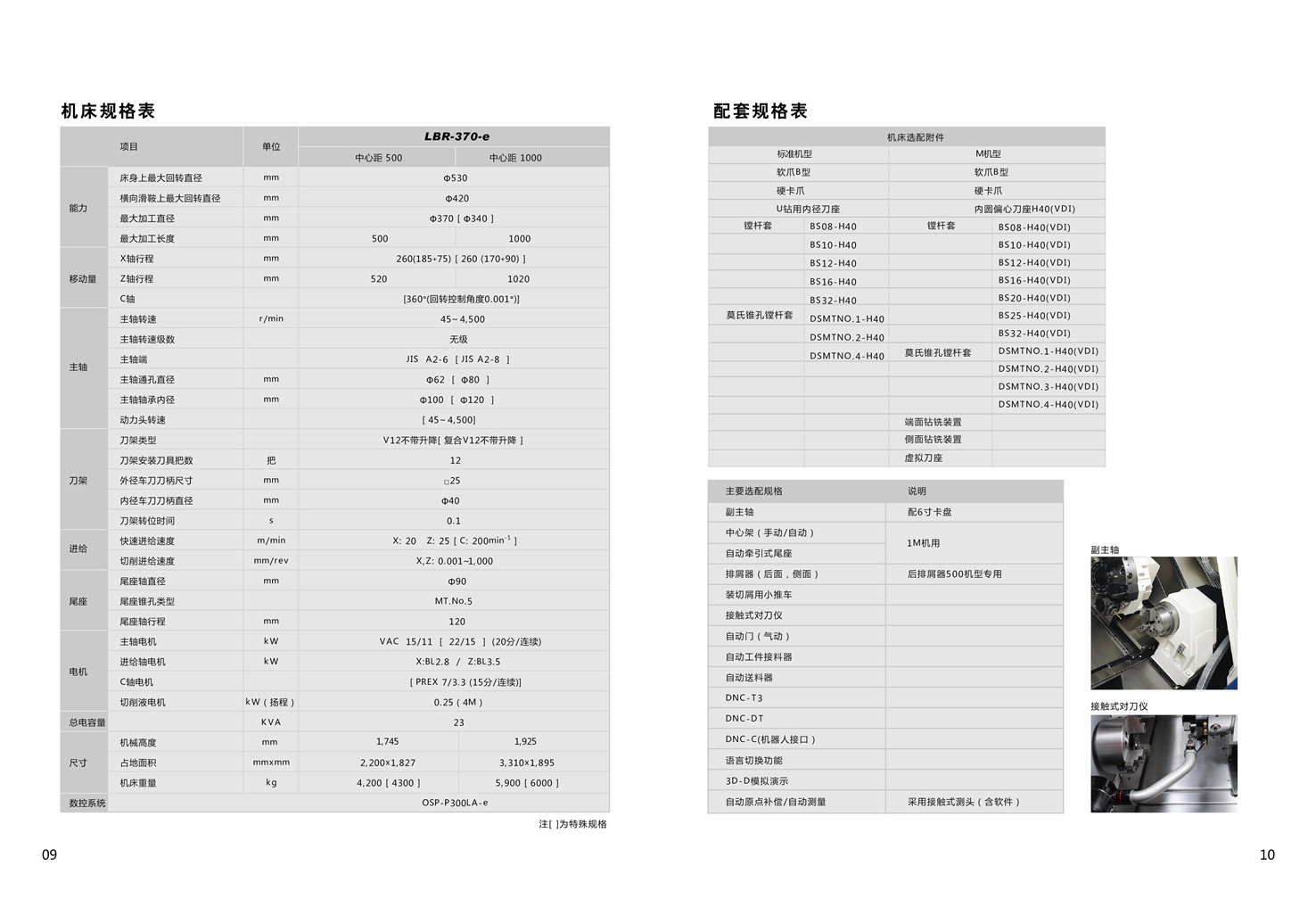

  机床规格:

项     目

单 位

LBR-370
LBR-370M
中心距500
中心距1000
中心距500
中心距1000
能力容量
床身最大回转直径
mm
Φ530
Φ530

横梁滑鞍最大回转直径

mm
Φ420
Φ420
最大加工直径
mm
Φ370
Φ340
最大加工长度
mm
500
1,000
500
1,000
行程

X轴

mm
260(185+75)
260(170+90)

Z轴

mm
520
1,020
520
1,020

C轴

.
-
360°(回转控制角度0.001°)
主轴
主轴转速
r/min
45-4,500[38-3,800]
45-4,500[38-3,800]
主轴变速级数
.
自动2档(VAC电机绕组转换)
自动2档(VAC电机绕组转换)
主轴端
.
JIS A2-6[JIS A2-8]
JIS A2-6[JIS A2-8]
主轴通孔直径
mm
Φ62[Φ80]
Φ62[Φ80]
主轴轴承内径
mm
Φ100[Φ120]
Φ100[Φ120]
进给
切削进给速度
mm/re
X,Z:0.001-1,000.000
X,Z:0.001-1,000.000
快速移动进给速度
m/min
X:20 Z:25
X:20 Z:25 C:200RPM
电动机
主轴电机
Kw
VAC15/11[22/15](20分钟连续)
VAC15/11[22/15](20分钟连续)
回转刀具主轴电机
Kw
-
PREX7.0/3.3(30分钟连续)
进给轴电机
Kw
X:BL2.8/Z:BL3.5
X:BL2.8/Z:BL3.5
切削液电机
Kw
0.25
0.25
刀架
刀架类型 .
V12 NC刀架
复合V12 NC刀架
刀具数量
12
12( L、M共用)
外径车刀刀柄尺寸
mm
25
25

内径刀具刀柄尺寸

mm
Φ40
Φ40
刀架转位时间
s
0.1
0.1
回转刀具主轴转速
r/min
-
45-4,500

尾座

顶尖直径
mm
Φ90
Φ90

顶尖锥孔类型

.
MT.No.5
MT.No.5
顶尖行程
mm
120
120

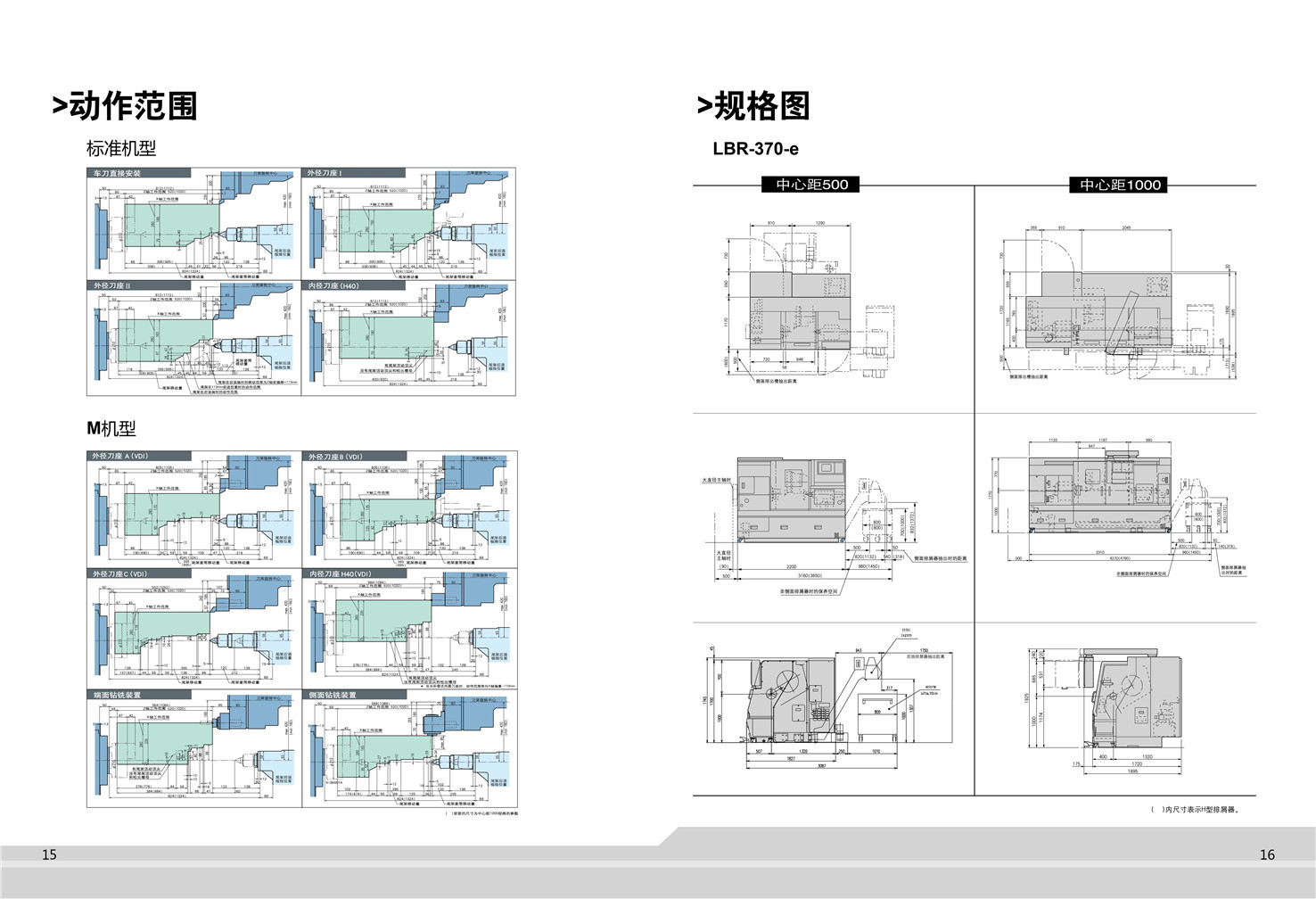

尺寸
机械高度
mm
1,745
1,925
1,745
1,925
占地面积
mm
2,200×1,827
3,310×1,895
2,200×1,827
3,310×1,895
机械质量
kg
4,200
5,900
4,300
6,000
数控装置
.
OSP-P200L-R
OSP-P200L-R
